Блесна турбинка

Автор, Константин

Моя самодельная блесна турбинка многим возможно и не понадобится, но технологические моменты могут оказаться полезными при создании ваших собственных изобретений.

Не буду вдаваться в подробности, перечисляя инструменты и материалы, которые должны быть под рукой. Их я укажу по ходу повествования. По возможности буду предлагать альтернативные, так как материально-техническая база у всех разная.

Блесна турбинка своими руками

Займемся, пожалуй, самым трудоемким процессом – изготовлением лепестков. Для этого нам понадобится листовой материал из цветного металла толщиной 0.4 мм.

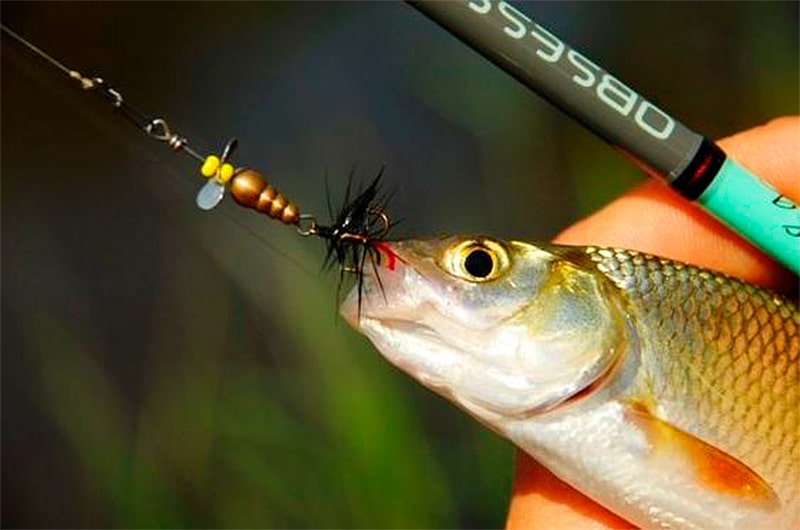

Ловля на турбинку

Идеально подходит для нашей поделки латунная пластина от фотоглянцевателя (его можно купить по рекламному объявлению). Размер заготовки – 25х8 мм. Я пробовал экспериментировать, и увеличивал размер до 28х9 мм.

Но такая блесна турбинка хуже летит и по упористей, да и на поведении рыбы это никак не отразилось. Маленького размера блесны с мелким тройником могут пригодиться для ловли небольшой рыбы типа уклейки.

Настоятельно рекомендую сделать парочку таких блесен, и с дистанции 80 метров (позиция охоты на жереха), выудить уклейку. Такое развлечение расширяет кругозор рыболова, дает представление о возможностях снасти и ситуации на водоеме.


Как сделать блесну турбинку?

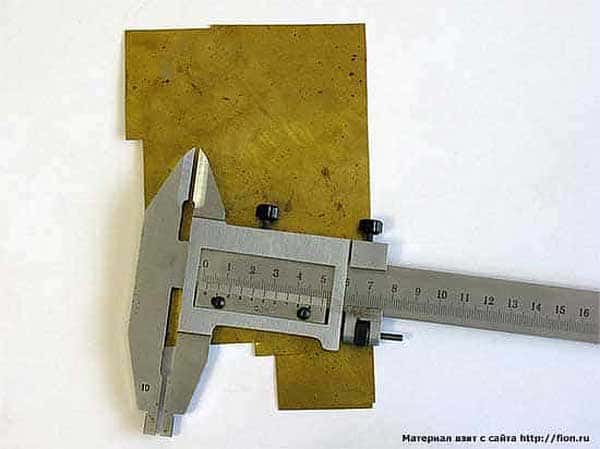

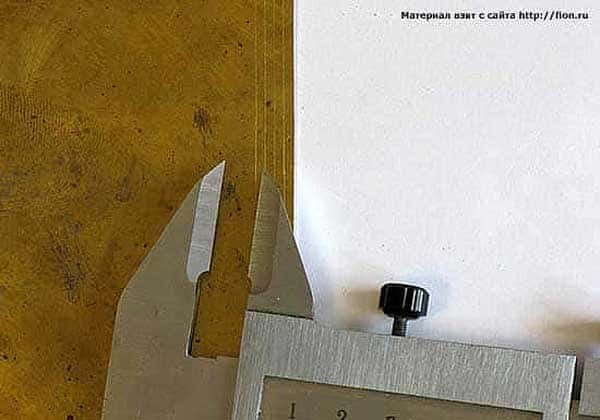

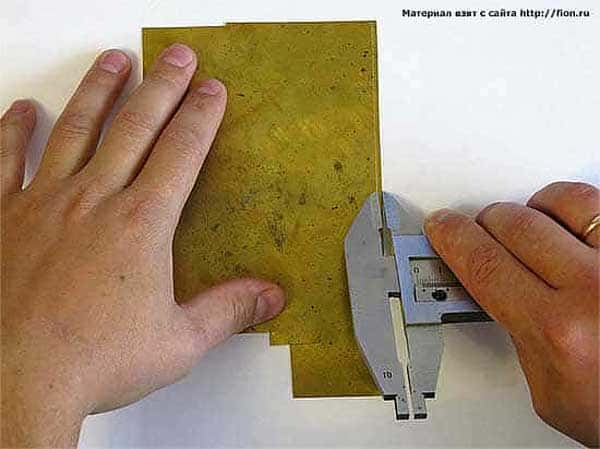

Нам понадобится штангенциркуль для разметки заготовок. Работать им удобно и быстро, чего нельзя сказать о линейке с чертилкой. Обратите внимание, что штангенциркуль должен быть с острыми губками для разметки.

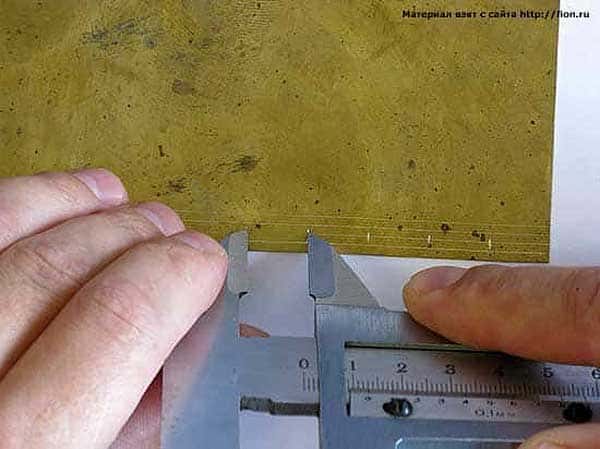

Я использовал штангенциркуль марки ШЦ-II. Теперь от края листа необходимо наметить штангенциркулем штрихи с интервалом 2 мм. Штрихов должно быть — 4.

Осевая линия находится на разметке 4 мм, край заготовки на отметке 8 мм, а разметки 2 мм и 6 мм нам понадобятся в процессе. Но о них поговорим позже.

Изготовление турбинки

Изготовление турбинки

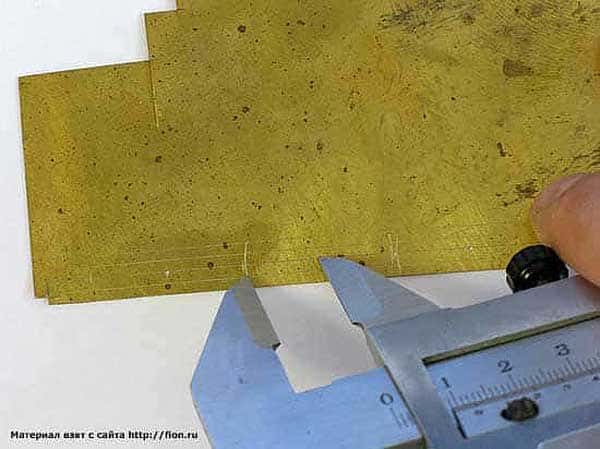

От торца полоски с шагом 13 мм от осевой линии ставим метки, сколько поместится. Острым керном на первой разметке и далее через одну намечаем места для отверстий и высверливаем их тонким сверлом.

Отверстия должны быть круглые, а диаметр соответствовать толщине проволоки оси. Если диаметр отверстия окажется больше, то лепесток будет биться и кромкой тереться об опорную бусину.

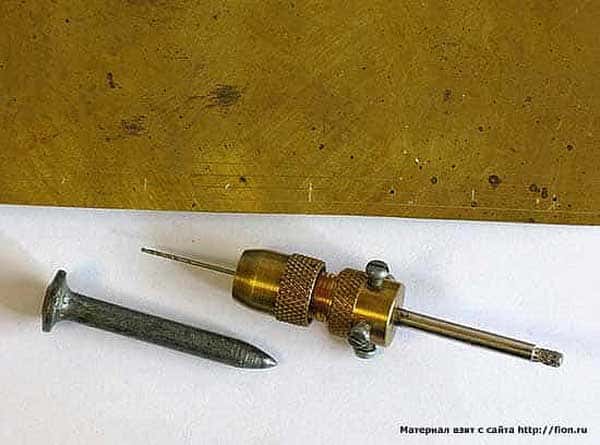

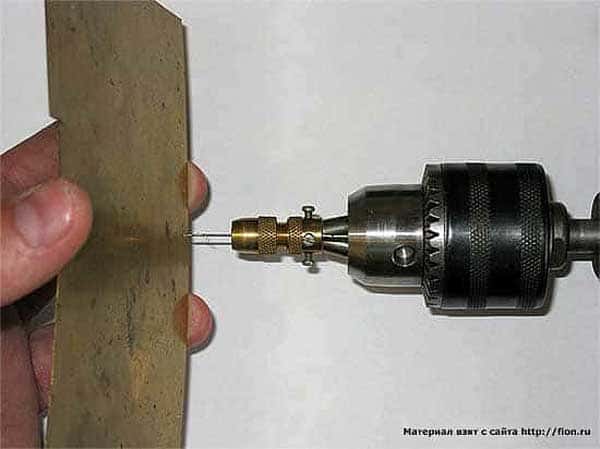

Это может привести к закручиванию приманкой лески. Я делаю так: заточенным дюбелем намечаю места для отверстий и сверлом диаметром 0.7 мм, зажатым в миниатюрный цанговый зажим, высверливаю отверстия.

Если у вас такого зажима нет, то можно намотать фольгу на хвостик сверла и зажать его в патроне электродрели. Поскольку маленькой электродрелью я пока не обзавелся (у меня SDS plus перфоратор с патроном-переходником под обычное сверло), то мне пришлось сверлить отверстие этим монстром.

Как оказалось, это возможно. Достаточно положить инструмент набок, включить небольшие обороты, а заготовку подавать рукой. Скажу больше: отверстия можно просверлить и вручную, используя сверло.

Изготовление блесны

Изготовление блесны

Турбинка своими руками

Турбинка своими руками

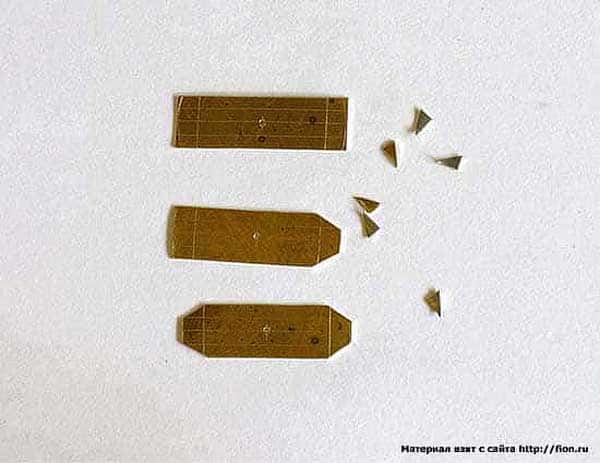

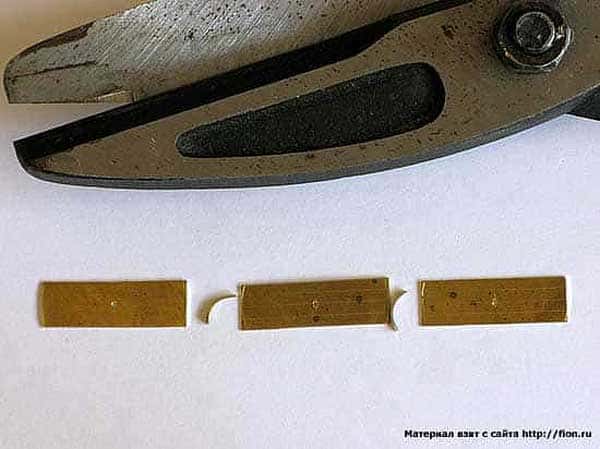

Далее, на штангенциркуле устанавливаем размер 12.5 мм, и отмеряем его от отверстия по обе стороны. Это нужно, чтобы получить симметричную заготовку. Ножницами по металлу отрезаем полоску, выпрямляем ее и нарезаем по меткам +-12.5 мм.

Если же между соседними метками образуется небольшой зазор, безапелляционно отрезаем лишнее ножницами. По торцам заготовок отмечаю 3 мм от края и обрезаю ножницами по металлу уголки заготовки.

Теперь ножницы нам больше не понадобятся. Настал «звездный час» полукруглого надфиля и мелких тисков.

Изготовление блесны турбинки

Лопасти для блесны

Вырезаем лопасть блесны


Как сделать лопасти турбинке?

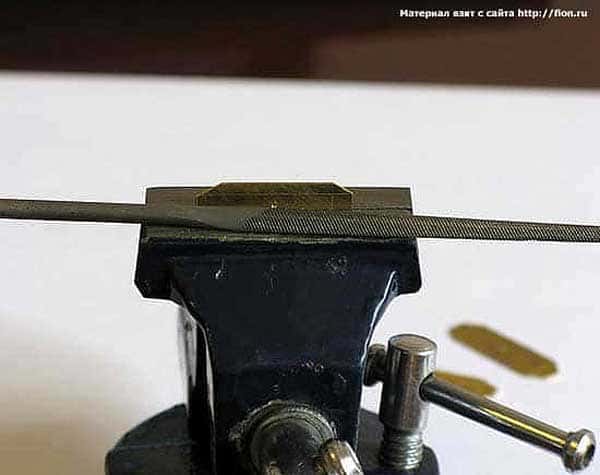

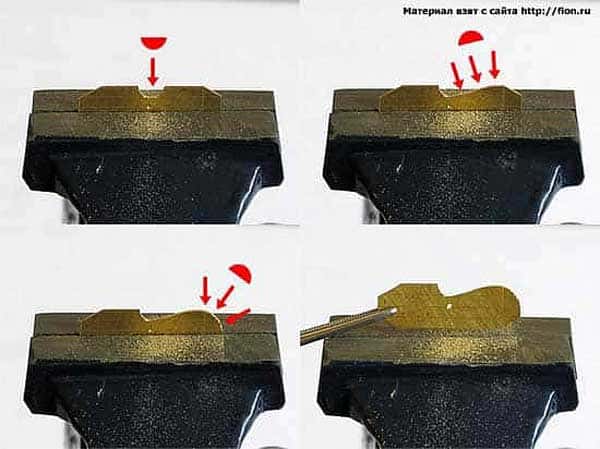

Заготовку нужно зажать горизонтально под отверстие в миниатюрных тисках и полукруглой стороной надфиля посередине, не доходя 2 мм от штриха, делается выемка.

Дальше прямой стороной надфиля по направлению вправо снимается угол почти до вертикального штриха в 3 мм и обтачиваются два выступа, образовавшиеся после среза уголка.

Обработка надфилем

Обработка лопасти блесны

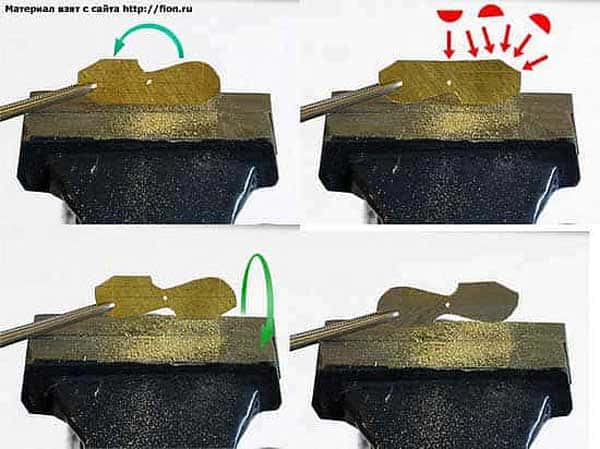

Затем заготовку поворачиваем на 180 градусов и проделываем те же манипуляции (вытачиваем по центру изделия выемку, обтачиваем выступы, образовавшиеся после обрезания ножницами угла);

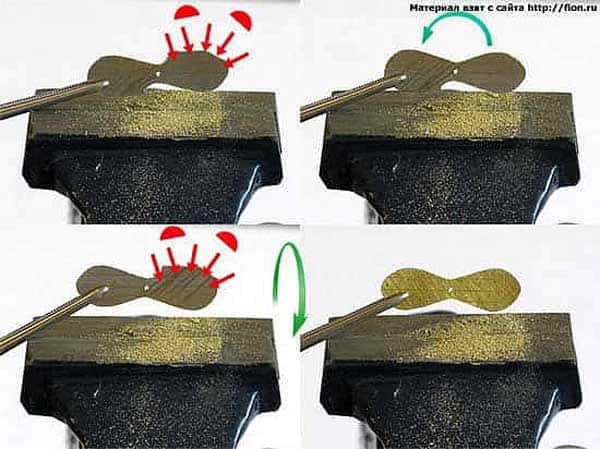

Дальше переворачиваем заготовку разметкой от себя и обтачиваем выступы на углах и выступы справа;

Снова переворачиваем заготовку на 180 градусов (разметка от себя) и рашпилем делаем привычные уже манипуляции.

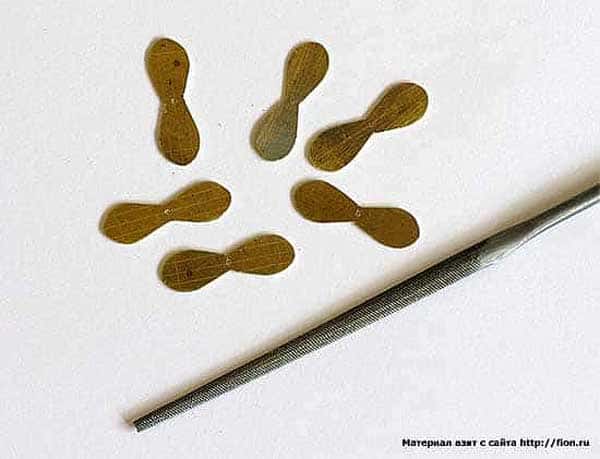

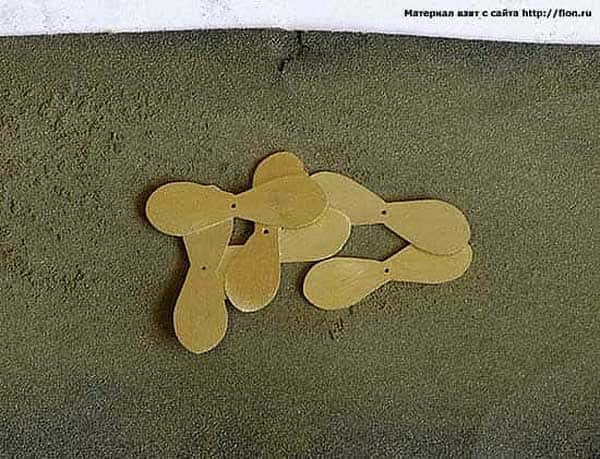

Обтачивая всегда правый верхний квадрант, лепесток по отношению к отверстию получится симметричный. Если обтачивать заготовку по периметру, добиться такого результата будет сложно: ошибки в руке и неидеальный глазомер могут все «запороть». Мелкой наждачной бумагой «зализываем» лепестки.

Блесна турбинка

Блесна турбинка


Загиб лопастей турбинки

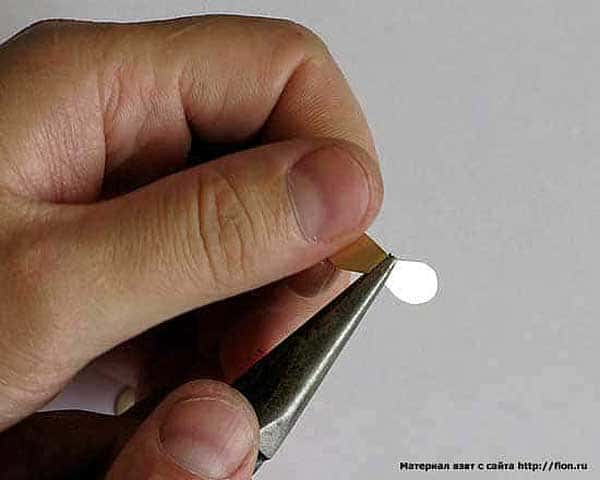

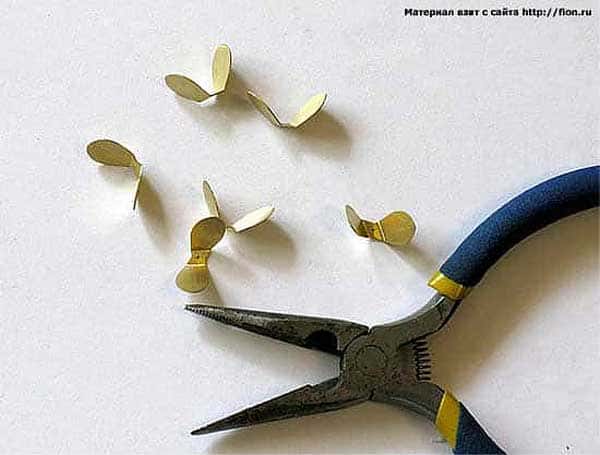

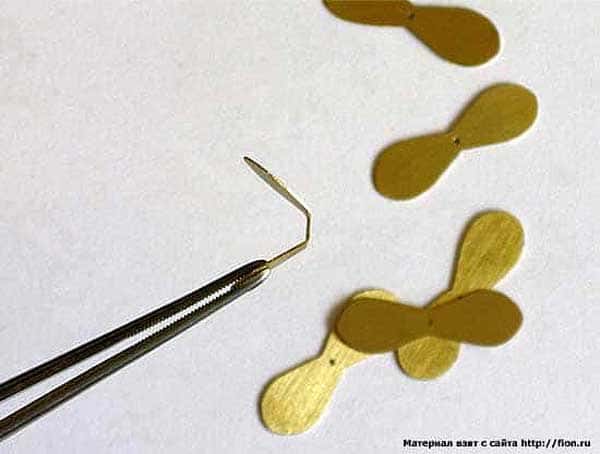

Пассатижами по краю мелких губок лепестки загибаются на 60-80 градусов. Такой же угол должны образовывать лопасти между собой.

Чтобы лопасти не соприкасались с опорной бусиной, площадку между лопастями нужно делать шириной не менее 3.5 мм.

Ровная выходная сторона отверстия заготовки должна прилегать к опорной бусине. Не паникуйте, если лопасти загнуться сильнее. Лепестки легко приобретают нужный угол загиба, если выгнуть опорную площадку с отверстием.

После этого на ней образуется выемка для бусины-рассекателя. Относительно угла между лопастями могу дать некоторые объяснения. При закидывании приманки с бомбардой она будет лететь головой вперед, а прижатые лопасти лучше обтекаются воздухом, водой кстати тоже.

В движении блесна турбинка напоминает вертушку и тем становится заметнее. Лопастей у нашего устройства — 2, они плоские, благодаря чему свет рассеивается на дальние расстояния, привлекая внимание рыбы.

Лопасти на турбинку

Лопасти на турбинку

Лопасти на турбинку

Теперь разберемся в выборе направления вращения нашего изобретения. Против течения плавающая бомбарда может подкручивать леску, чаще это случается при упористой приманке или ускоренной проводке.

Против течения бомбарда вращается, так как часть ее находится на поверхности воды. Если блесна и бомбарда вращаются в одном направлении, то может произойти закручивание лески.

В спокойной воде, по течению и в случае, когда блесна турбинка и бомбарда вращаются в противоположных направлениях, закручивание не происходит. Поэтому заранее продумывайте места для ловли рыбы либо подстраивайтесь под направление течения, чтобы избежать возможных казусов.

Загиб лопасти блесны

Подготовка лопасти для турбинки

Как сделать турбинку


Как сделать ось блесне турбинки

Нам понадобится тонкая упругая проволока диаметром 0.45–0.5. Можно взять и потолще проволоку, но тогда теряется весь драйв и смысл занятия. Я использую проволоку диаметром 0,45 из старых запасов.

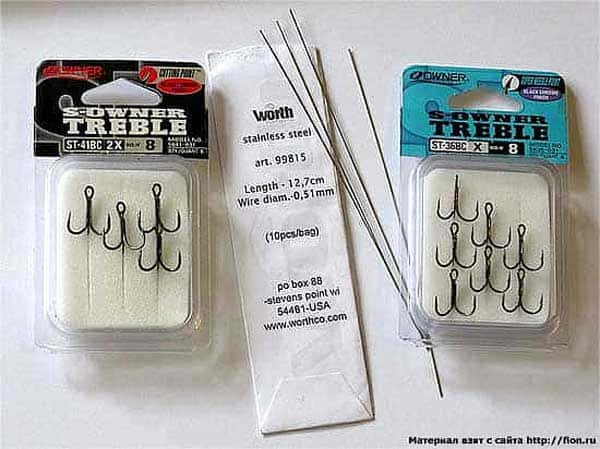

Можно заказать в интернете проволоку Worth 0.51 мм. Это, пожалуй, наиболее доступный вариант приобретения этого материала. Крючки для наших блесен нужно брать по западной нумерации №8.

Я отдаю предпочтение Owner ST‑ 36BC и ST-41BC. Разумеется, ставить крючки можно от любого производителя, но я рекомендую подбирать что-нибудь похожее по габаритам и массе.

Тройники для блесны

Изготовление оси для турбинки

К примеру, возьмем крючок из более тонкой проволоки ST‑21ВС. Он легче, поэтому может цепляться за леску в результате несбалансированной работы с блесной.

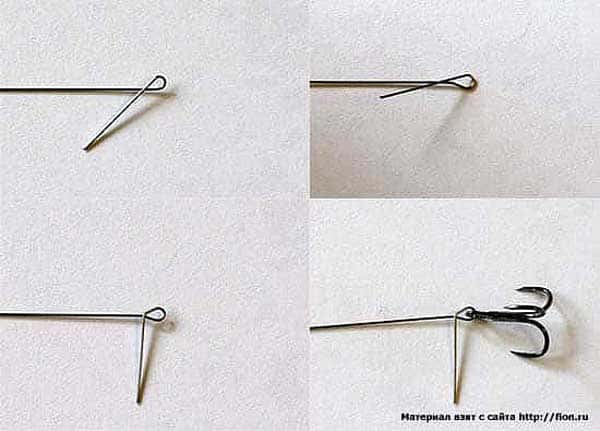

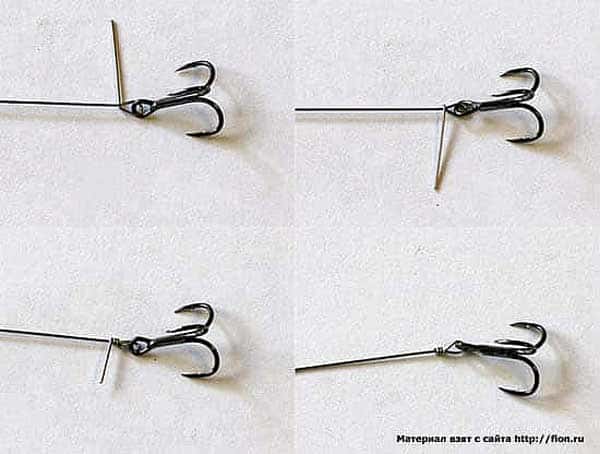

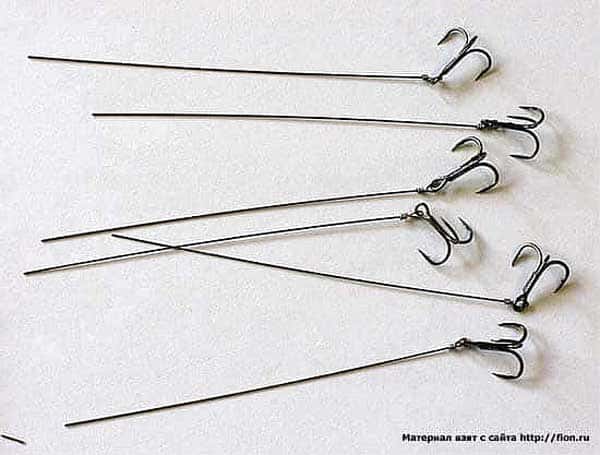

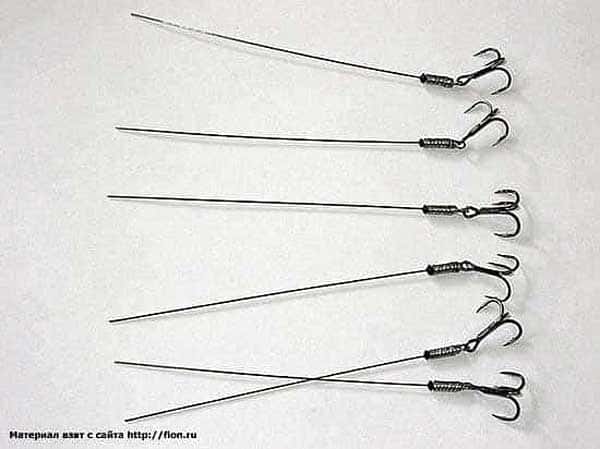

Для наглядности я возьму проволоку и 3 крючка 36 и 41 серий. На отрезке проволоки (у Worth нарезка по 127 мм, но хватило бы и 80) с помощью мелких пассатижей и круглогубцев я делаю нижнюю петлю с тройником и скруткой.

Остаток надсекаю надфилем и обламываю. Использую пирамидальный надфиль. На нем одна грань с насечкой рабочая, на других двух насечка отсутствует.

Порой на самодельных и на магазинных блеснах можно обнаружить торчащие излишки проволоки на скрутках. Я считаю, что лучше от них избавляться с помощью надфиля. Надфилем надрезаем под корень излишек проволоки и обламываем, излом шлифуем, тесанув пару раз по нему.

Блесна турбинка

Блесна турбинка


Как сделать сердечник блесне?

Ну вот мы, наконец, и добрались до сердечника блесны. Сердечник является симметричной и гладкой опорой для бусины и выполняет роль огрузки, обеспечивая заглубление блесны в толщу воды.

Мы будем использовать полиэтиленовую изоляцию от провода-полевки П‑274. Наружный диаметр изоляции – 2.3 мм, а внутренний диаметр около 1.3 мм.

Сердечник у блесны

Сердечник у блесны

Все это приблизительные параметры, так как просвет внутреннего отверстия изоляции выполнен в форме шестигранника. К сожалению, не могу подсказать, чем можно заменить такую изоляцию.

Чаще всего кембрики выполнены из ПВХ, так как этот материал в отличие от полиэтилена не такой скользкий и не деформируется под влиянием высоких температур. Можно использовать коктейльные трубочки еще советских времен, правда, придется подгонять размеры и стыковки.


Изоляция

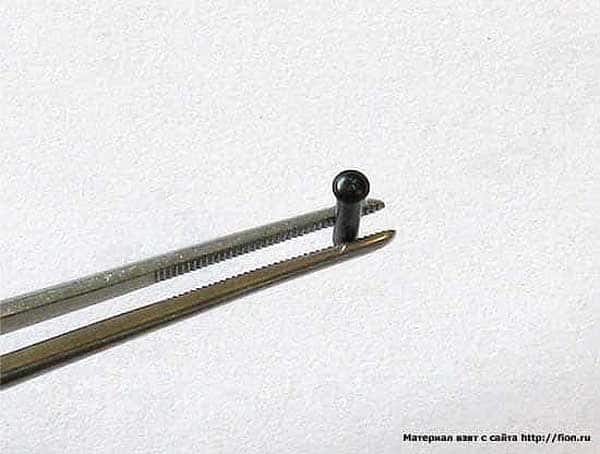

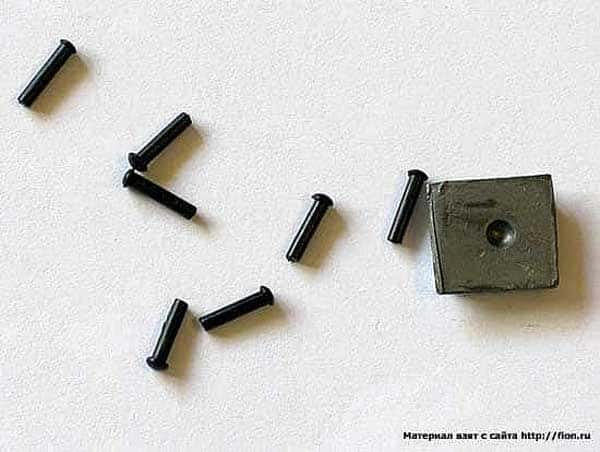

Над свечкой я нагреваю торец после чего в металлической выемке его охлаждаю. Теперь расскажу, как сделать выемку. Я беру стальной шарик диаметром в 5 мм, устанавливаю его в предварительно высверленную лунку в металлической пластинке и ударяю по нему молотком. Пластинка может быть из свинца, меди либо дюралевая.

Тройник для турбинки

Блесна турбинка

Итак, мы имеем застывший грибок, длина которого колеблется в пределах 8–10 мм. Советую заготовить сердечников впрок, посвятив этому занятию часок-другой.

Далее, измеряем толщину нижней скрутки и сверлом того же диаметра либо сверлом поменьше подгоняем на глубину 2–3 мм сердечник с нижней стороны под диаметр скрутки.

Хоть опорная сторона сердечника запаяна, ее свободно можно проткнуть изнутри, прокручивая и толкая ось, зажатую пассатижами. Ось выходит по центру опорной части.

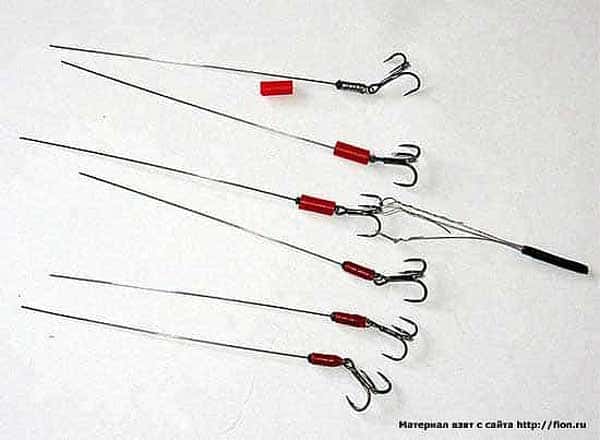

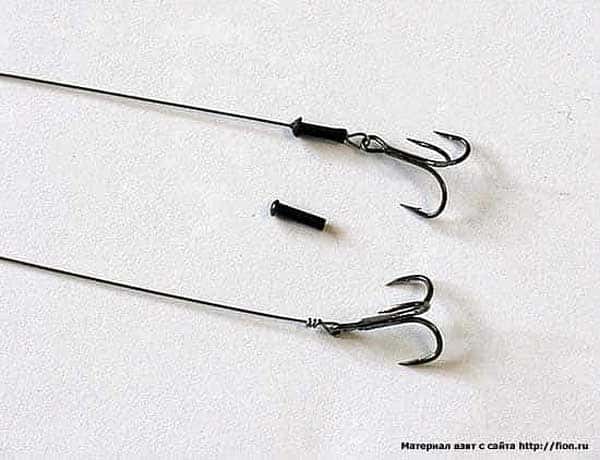

Протыкаю опору осью с нанизанной на ней изоляцией. Образовавшиеся от прокола заусенцы удаляю ножом. На нижнюю скрутку накручиваю сердечник. На скрутке есть такой же заход, как на резьбе, образовавшийся от надфиля.

Блесна турбинка

Блесна турбинка

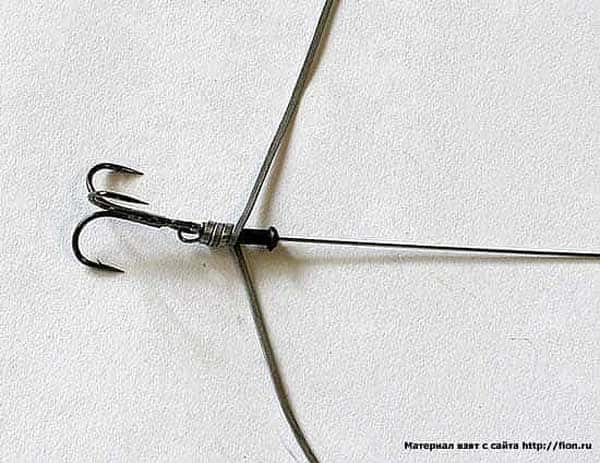

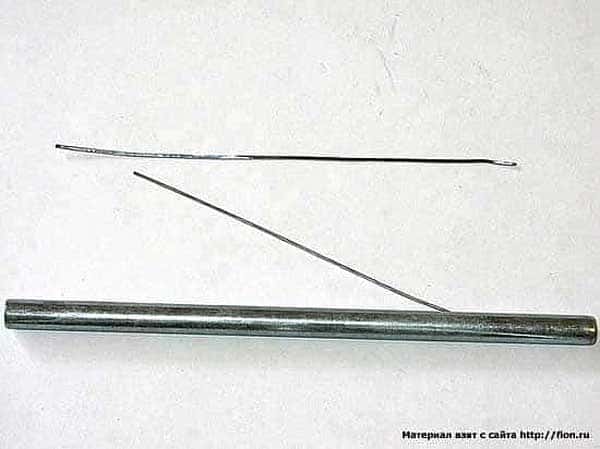

Для изготовления огрузки я использую тонкий припой толщиной 1 мм. Гладким металлическим стержнем протягиваю несколько раз с обеих сторон отрезка и получаю сплющенный припой.

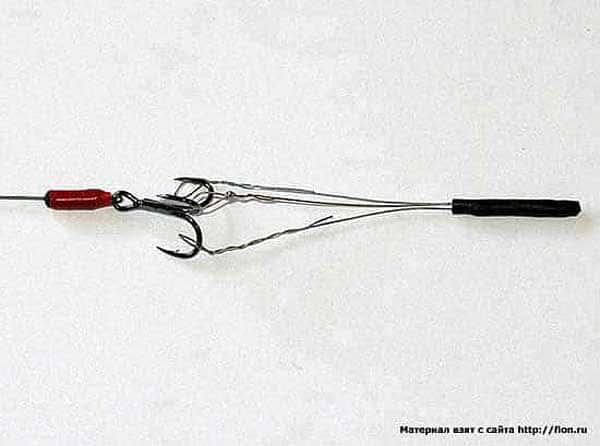

Это позволит в дальнейшем термоусадочным кембриком диаметром 4 мм зафиксировать огрузку. Отрезается кусок длиной в 70 мм и вставляется в нижнюю петлю оси по самую середину.

На пластиковый сердечник наматываются оба конца навстречу направлению скрутки и обрезаются наискосок возле грибка ножом по бумаге или скальпелем.

На припой надевается кусочек термоусадки диаметром 4 мм и проплавляется горячим воздухом или пламенем. Делать это, в принципе, необязательно: припой крепко держится и разматывать его не составляет труда.

Если вы решили использовать термоусадку, то советую сделать приспособление для удержания тройника. Работать с его помощью намного удобнее. Вращая над паяльником либо сбоку от пламени свечи сборку, обсаживаем ее.

Делать это нужно быстро, чтобы опора не расплавилась. А можно обсадить закрывающий верх опоры и закрывающий кольцо нижней скрутки удлиненный кусочек, а затем ножом аккуратно обрезать лишнее.

Блесна турбинка

Блесна турбинка


Окончательная сборка блесны турбинки

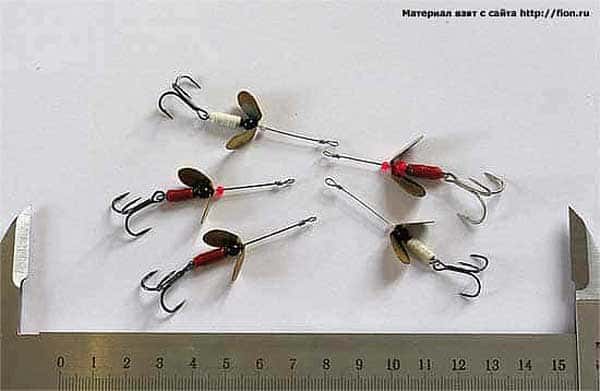

Окончательная сборка – самая приятная часть процесса. Берем опорные бусины диаметром 4 мм. Лучше всего подойдут стеклянные бусины. Они самые ходовые и имеют небольшое по диаметру отверстиями. Металлические бусины тоже подойдут, но достать их будет сложнее. Я использую Worth Solid Brass.

Имеют один недостаток: большое отверстие. Кажется, все магазинные бусины объединяет этот порок. На худой конец можно использовать и пластиковые бусины.

Блесна турбинка своими руками

Самодельная блесна турбинка

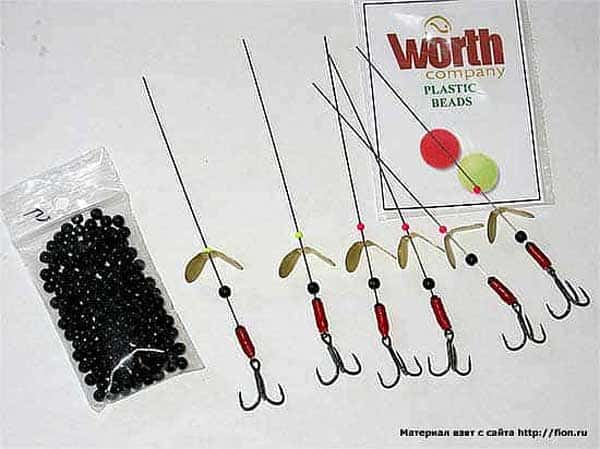

Процесс сборки очень прост. На ось с сердечником нанизывается бусина, затем насаживается лепесток, и сверху бусина-рассекатель, диаметром 2 мм. из пластика.

Она, прикрывая опорную площадку лепестка, уменьшает лобовое сопротивление, к тому же придает конструкции завершенный вид. Бусину-рассекатель нужно подбирать с небольшим отверстием, иначе она может застревать на верхней скрутке, а то и вовсе расколется.

Выполняя верхнюю скрутку, следует центрировать лепесток по отношению к оси либо чуть-чуть ниже. Свободную часть оси укорачивать не нужно: с укороченной осью блесна чаще перехлестывается. В нашем случае длина оси достигает 45 мм. Верхняя скрутка выполняется так же, как и нижняя.

Оперение на тройниках можно делать, а можно и не делать. Это дело вкуса. Я же отношусь к этому абсолютно спокойно, так как не увидел зависимости между поведением рыбы и наличием либо отсутствием оперения.

Поэтому право считаться ключевым предметом интереса рыбы оставляю за бомбардной турбинкой.
