Бомбарда своими руками

Автор, Константин

Бомбарда своими руками делается не так уж и сложно, как может показаться на первый взгляд. Постараемся наглядно вам это показать и вкратце рассказать сам процесс изготовления.

Бомбарда в основном используется для спиннинговой ловли. В конце статьи, можете посмотреть видео, как ее сделать и практика на водоеме.

Бомбарда своими руками

Как сделать бомбарду?

Расскажу, как я делаю бомбарды. Чтобы сделать подобную, вам понадобятся следующие материалы:

Гранулированный вспенивающийся полистирол, это материал для корпуса бомбарды;

Эпоксидная смесь, используемая для ремонта отопительных труб, она потребуется для формы. Требуется 3 упаковки по 50 г;

Материал для формы должен выдерживать температуру пара на водяной бане (105 °C). Если верить руководству по эксплуатации эпоксидного состава, он может выдерживать температуру до 150 °C. Так что есть даже приличный запас;

Жесткая пластиковая трубочка, диаметром 4 мм – для антенны. Не так то просто найти трубочку подходящего диаметра, жесткости и длины. Да еще несколько штук;

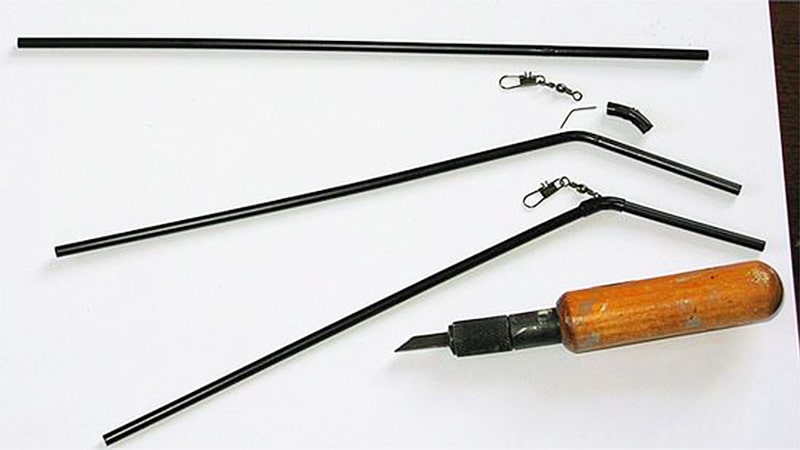

Я использую в качестве заготовки фидерный противозакручиватель. Чтобы его разогнуть, приходится нагревать изгиб над пламенем свечи.

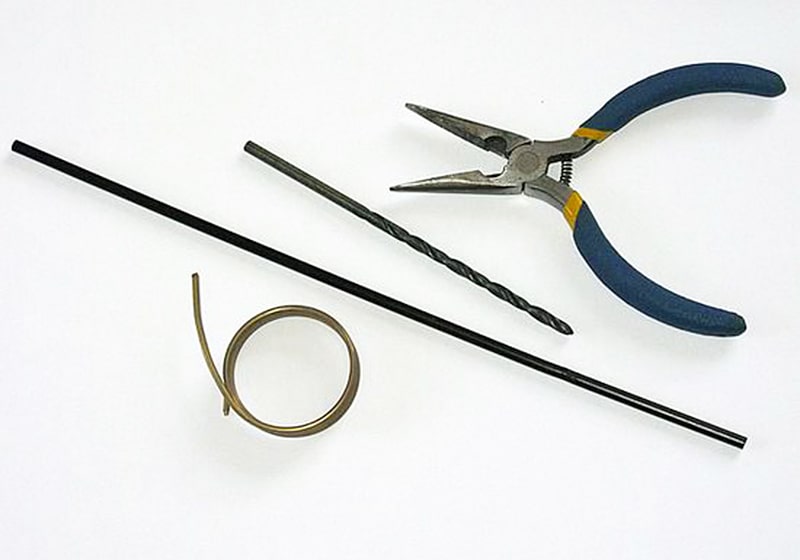

Латунная проволока, диаметром 2 мм – для огрузки. Можно использовать любую другую проволоку, главное, чтобы металл был тяжелый (плотный);

Заводская плавающая бомбарда – в качестве модели. Я использую бомбарду Jaxon массой 30 г. У нее большой объем, что позволяет сделать изделие до 35 г;

Разрезанный вдоль оси отрезок металлической трубы, диаметром 36 мм – для кожуха формы;

Вспенивающийся полистирол при застывании расширяется и давит на стенки формы. Поэтому ее нужно поместить в прочный кожух, который будет воспринимать усилие расширения.

Хомуты для стягивания половинок труб.

Изготовление бомбарды


Изготовление огрузки

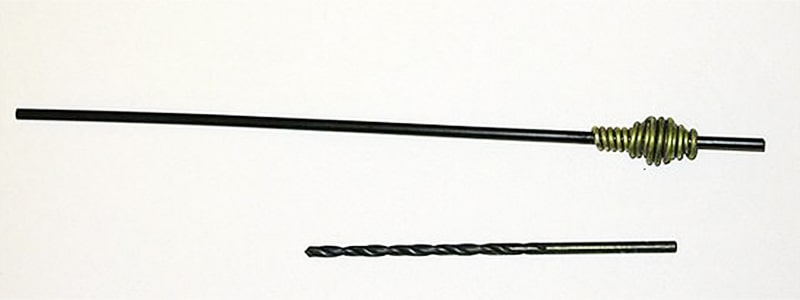

Чтобы изготовить огрузку, нужно намотать латунную проволоку в несколько слоев на металлический штырь, диаметр которого равен диаметру антенны. (Я использовал для этого хвостовик сверла диаметром 4 мм). Затем снять огрузку со сверла и одеть ее на конец антенны.

Антенна для бомбарды


Подготовка модели

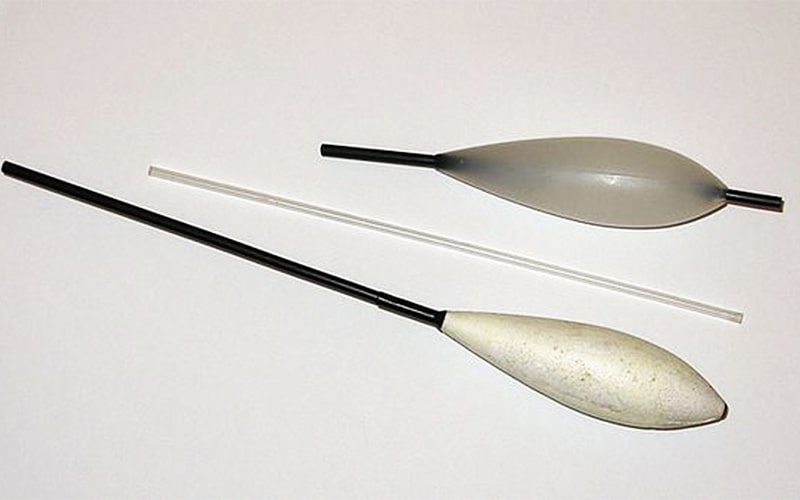

У заводской бомбарды Jaxon нужно выдернуть родную антенну (она закреплена каплей клея), рассверлить отверстие сверлом 4Ø мм, и вставить туда нашу антенну — отрезок противозакручивателя.

Бомбарда своими руками

Бомбарда своими руками

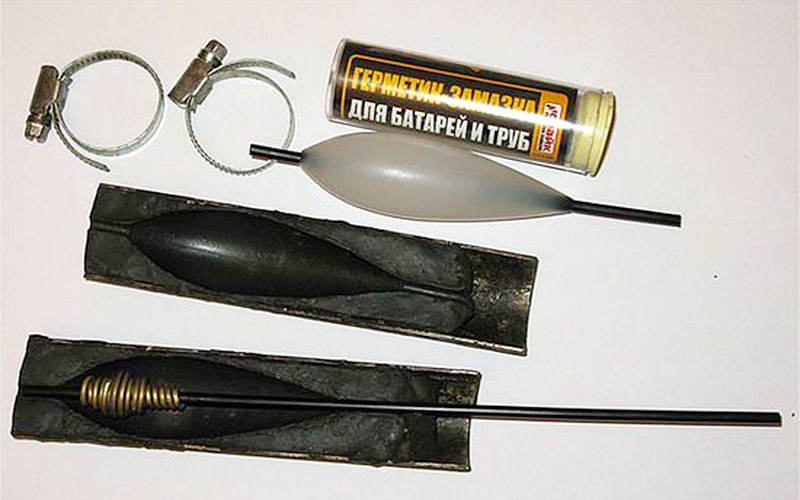

Изготовление формы

Сначала коротко о сути операции:

В одну половинку трубы закладывается эпоксидный состав;

В него вдавливается модель (заводская бомбарда);

Затем эпоксидкой заполняется вторая половинка трубы, которая прижимается к первой половинке;

После затвердения половинки труб разнимаются, извлекается модель, и у нас в руках оказывается 2 полуформы, в каждой из которых имеется углубление — точный оттиск модели.

Материал для бомбарды

Полистирол

Теперь подробно:

Зачищается внутренняя поверхность полутруб. Чтобы эпоксидная смесь прочнее соединилась с металлом, желательно сделать на очищенной поверхности наметки сверлом.

Я этого сначала не сделал, поэтому часть отвердевшей формы откололась от основания. Пришлось ее приклеивать суперклеем.

В соответствии с инструкцией подготавливается эпоксидная смесь. После разогрева она становится пластичной и липкой. Смесь укладывается в половинку трубы.

Перед вдавливанием модели ее нужно покрыть каким-нибудь маслом, чтобы она не прилипла к эбоксидке. Я применял химически инертное силиконовое масло.

Главное, на что нужно обратить внимание при вдавливании модели, чтобы она была погружена ровно наполовину, и чтобы смесь прилегала к ней по всей площади, включая и поверхность антенны.

Смеси в первой полутрубе нужно дать время затвердеть около 2-х часов. После этого подготавливается вторая часть смеси и закладывается в другую половинку трубы. Затем обе полутрубы соединяются (образуя целую трубу), и стягиваются хомутами.

Лишняя эпоксидная смесь выдавливается в стык полутруб. Ее нужно срезать и выбросить. Чтобы состав полностью затвердел, ему требуется около суток.

Изготовление бомбарды

Изготовление бомбарды


Изготовление бомбарды

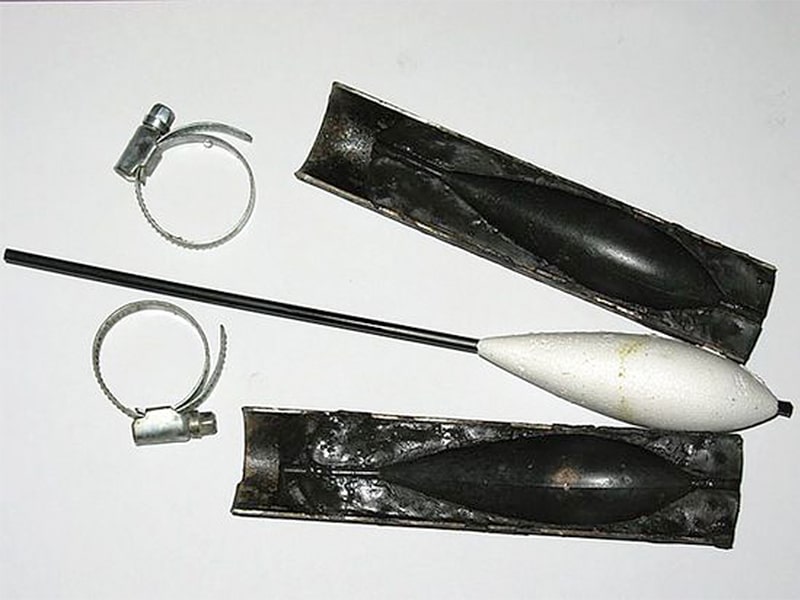

Бомбарда своими руками, а именно ее отливка имеет свои сложности. Есть одна проблема, к которой нужно подготовиться заранее. Суть ее в том, что очень трудно изготовить полу-формы, которые были бы одинаковы по глубине.

Получается одна мельче, вторая глубже. Из более глубокой полуформы отлитая бомбарда всегда вынимается с трудом, ее просто не за что ухватить. За антенну нельзя, погнется.

Чтобы облегчить извлечение изделия пришлось придумать своеобразную закладную в виде тонкого нейлонового шнура.

Форма бомбарды

Форма для бомбарды

В мелкой полуформе по центру сверлится отверстие диаметром 0,8 мм. В него пропускается сложенный вдвое шнур, с петлей на конце, которая захватывает трубочку антенны.

Именно за этот шнур в дальнейшем и извлекается бомбарда из глубокой формы.

Ну а теперь к делу:

Отмеряем в чашку нужное количество полистирола (2 заполненные половинки формы) и добавляем к ней воды;

Смазываем полу-формы маслом-разделителем и кладем антенну с огрузкой в мелкую форму, пропустив ее через петлю шнура;

Заполняем полу-форму влажным полистиролом (с горкой), так, чтобы он покрывал всю поверхность формы, в том числе и в зоне выхода трубочки;

Укладываем сверху другую полу-форму и стягиваем их двумя хомутами;

Греем форму над поверхностью кипящей воды в продолжение 20-25 минут;

Затем снимаем и даем остыть естественным образом;

Когда форма остынет до температуры, которую выдерживает рука, можно далее охладить холодной водой. Снимаем хомуты, затем мелкую половинку.

За шнур вытаскиваем бомбарду из глубокой полуформы. Вытягиваем шнур за один конец, ножом и мелкой шкуркой обрабатываем поверхность изделия, удаляя все неровности.


Подготовка места для антенны

Это проблемное место из-за неровностей и сколов, при забросе оно тормозит разматывание поводка. Поэтому на него нужно надеть кусочек термо-усадочного кембрика.

Делается это так:

Кусочек кембрика длиной около 40 мм растягивается с одной стороны пассатижами, так, чтобы конец трубки расширился в виде воронки;

Затем трубку нужно надеть на стык антенна-корпус (воронкой к корпусу) и обсадить на пламени свечи или газового паяльника. Необсаженные края кембрика обрезаются и удаляются. Остается отрезать излишек антенны и оплавить ее край;

Далее рекомендуется покрыть корпус водостойким лаком и/или краской для повышения гладкости и водостойкости. Хотя и неокрашенные бомбарды не впитывают воду и работают нормально.

Первую бомбарду я сделал без большой огрузки, весила она — 18 г. Метр латунной проволоки Ø2 мм весит — 26 г. Отрезав 46 см проволоки для огрузки, получил 30-ти граммовую бомбарду. 66 см проволоки, дают — 35 г.

Бомбарда своими руками

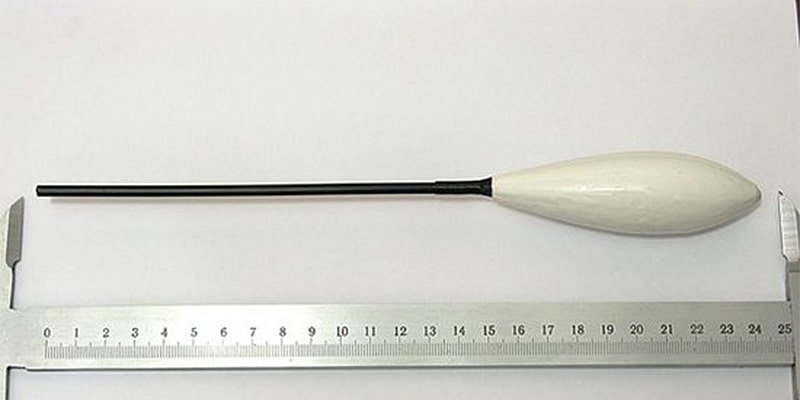

Длина бомбарды


Бомбарда своими руками (видео)
